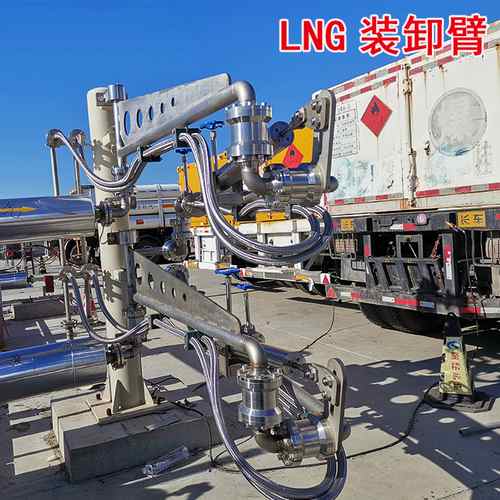

LNG低溫鶴管

2021/2/4 16:19:42 字體:大中小瀏覽 7

LNG低溫鶴管旋轉接頭主體是采用不銹鋼316L（304L），毛坯為Ⅱ級鍛件。經粗加工——半粗加工 ——精加工—— 衍磨等工藝后，旋轉接頭有很高的配合精度，可以保證在長期使用后滾道基本無磨損。實現旋轉接頭長期使用無泄漏。

其主要密封件采用PTFE+碳素纖維+石墨，具有高強度、高耐磨性、自潤滑性等特點，同時具有磨損自動補償性，使主密封具有較長的使用壽命。其密封效果好、耐低溫、抗老化、彈性好，與旋轉接頭本體有相近的膨脹系數。當密封面長期運轉磨耗后，彈簧卡在一定程度范圍內可能實現補償。氮氣密封的作用：是為了防止水或大氣中的水分及灰塵等進入滾道及密封件內，以免在工作時由于冷凍而使空氣中的水分結成冰使鋼球轉動不靈活，影響正常工作。滾道排空的工作過程：氮氣從旋轉接頭的一端進入，先進入內圈與襯套之間的空腔，再由空腔內分多路進入滾道，把滾道內的空氣排出，使?jié)L道始終保持無空氣和水分狀態，確保旋轉接頭運轉靈活。

旋轉接頭的特點如下：

1）、軸承部分與密封部分是完全分開的，萬一發生泄露輸送的介質也不會進入滾珠軌道。

2）、由于特殊的滾珠軌道設計，使得旋轉接頭的負載遠遠高于常規型號的旋轉接頭。

3）、旋轉接頭擁有最先進的柔韌性極強的U型密封圈，可以360度彈性回轉。

4）、提供了功能檢查孔，用來檢測密封圈有無泄露。
